Tiges d'agitation PTFE

Matériau inerte, résistant à la plupart des produits chimiques.
Utilisable jusqu'à 280°C.
Nous consulter pour toutes autres dimensions.

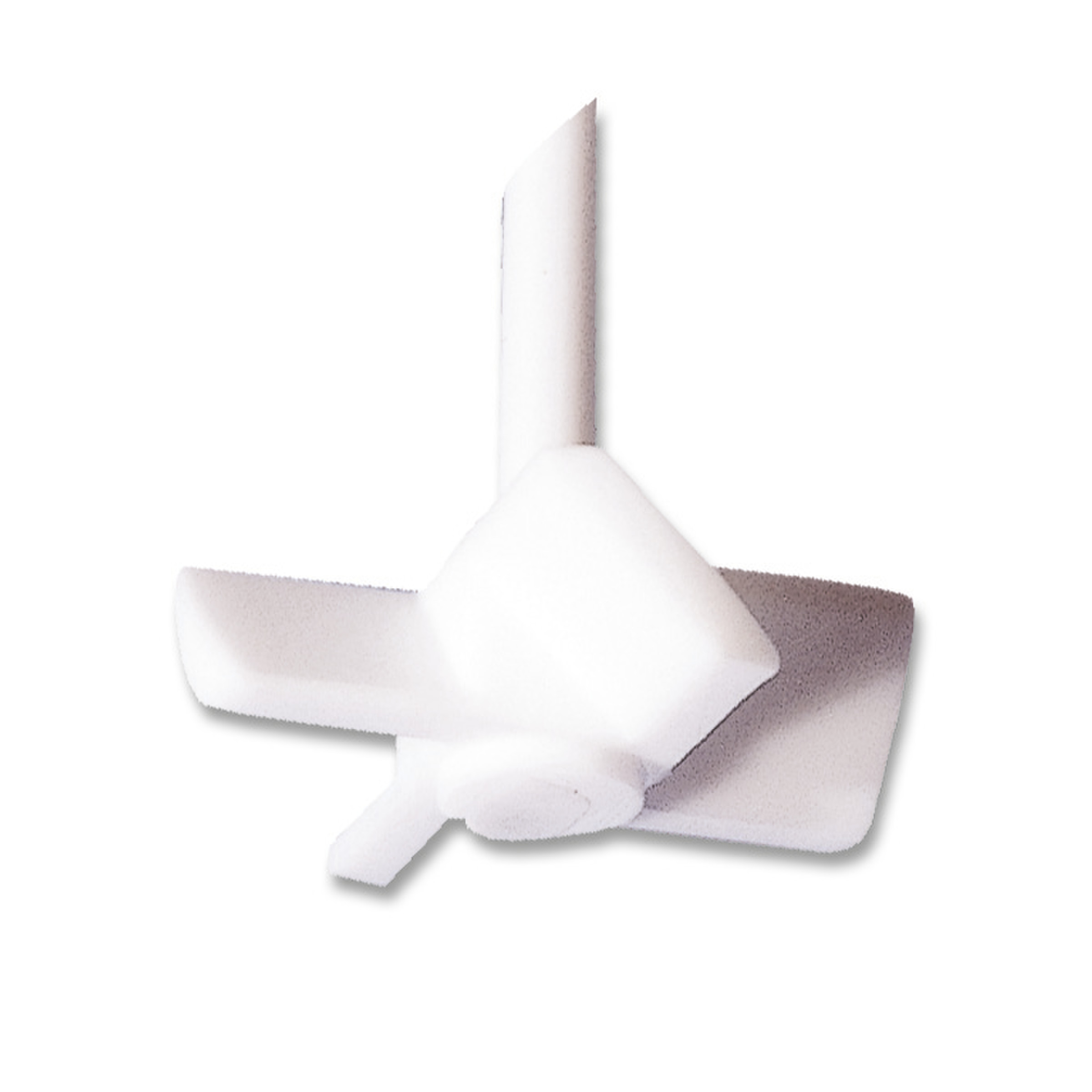

Tiges à hélice 4 pales

Aspiration du mélange vers le haut, avec un bon écoulement axial et une faible force de cisaillement.

Code	Ø x Long	Envergure	Cdt	HT €
59311001	6 x 400 mm	40 mm	1	95,00 €
59311007	8 x 500 mm	50 mm	1	110,00 €
59311002	9,5 x 550 mm	60 mm	1	116,00 €
59311012	10 x 550 mm	70 mm	1	130,00 €
59311015	10 x 650 mm	70 mm	1	142,00 €

Tiges forme ancre

Flux tangentiel avec un peu de turbulence.
Forme adaptée aux récipients à fond rond.

Code	Ø x Long	Envergure	Cdt	HT €
59312001	6 x 500 mm	80 mm	1	60,45 €
59312007	8 x 300 mm	80 mm	1	73,95 €
59312010	8 x 500 mm	80 mm	1	75,55 €
59312003	9,5 x 650 mm	140 mm	1	102,00 €
59312002	9,5 x 650 mm	100 mm	1	82,50 €
59312012	10 x 550 mm	100 mm	1	93,00 €
59312013	10 x 650 mm	140 mm	1	99,00 €
59312015	16 x 750 mm	140 mm	1	215,00 €

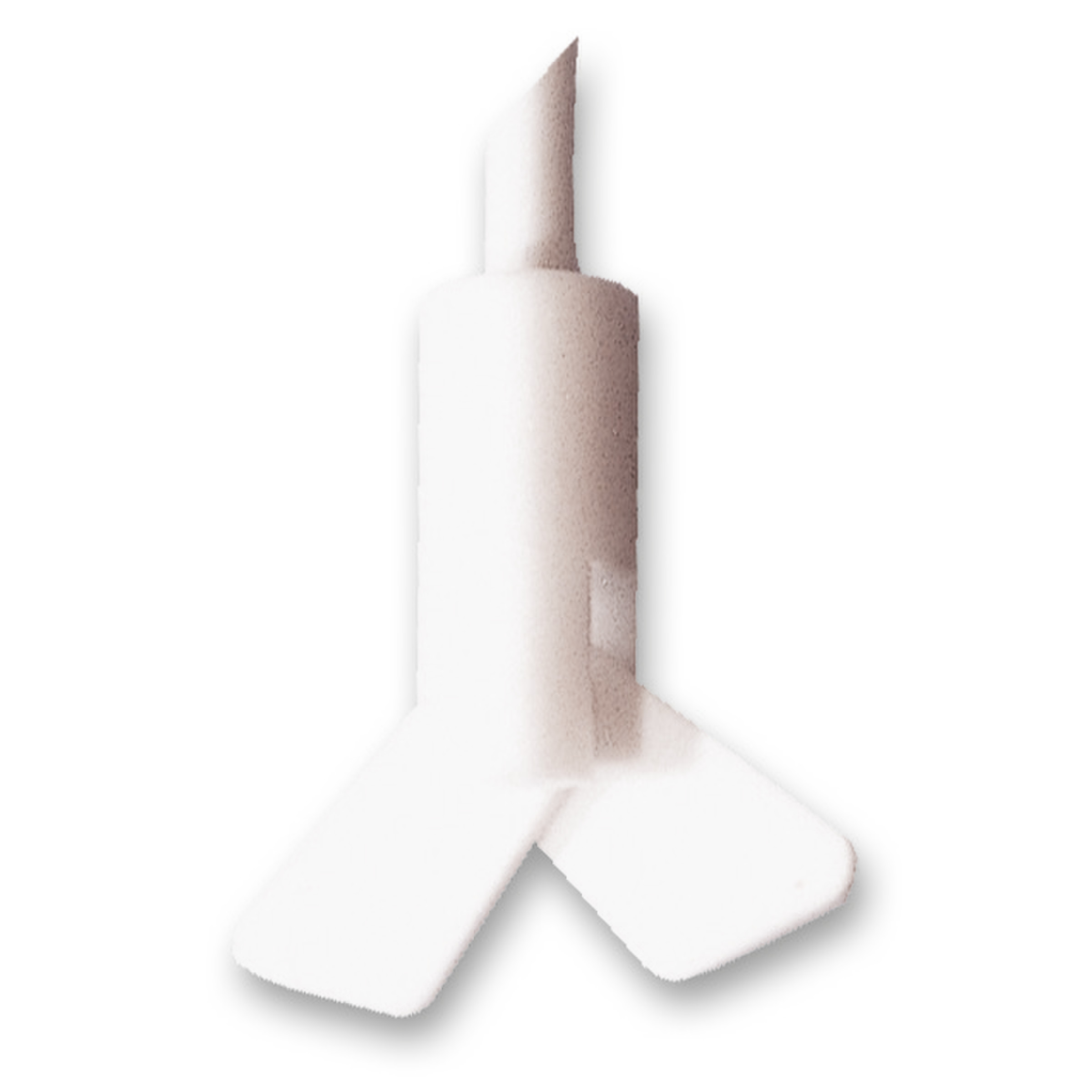

Tiges à ailettes éclipsables

Les pales s'écartent avec la vitesse. La tige peut être plus facilement introduite dans un récipient à étroite ouverture.

Code	Ø x Long	Envergure	Cdt	HT €
59313001	6 x 400 mm	40 mm	1	87,00 €
59313002	9,5 x 550 mm	70 mm	1	105,00 €

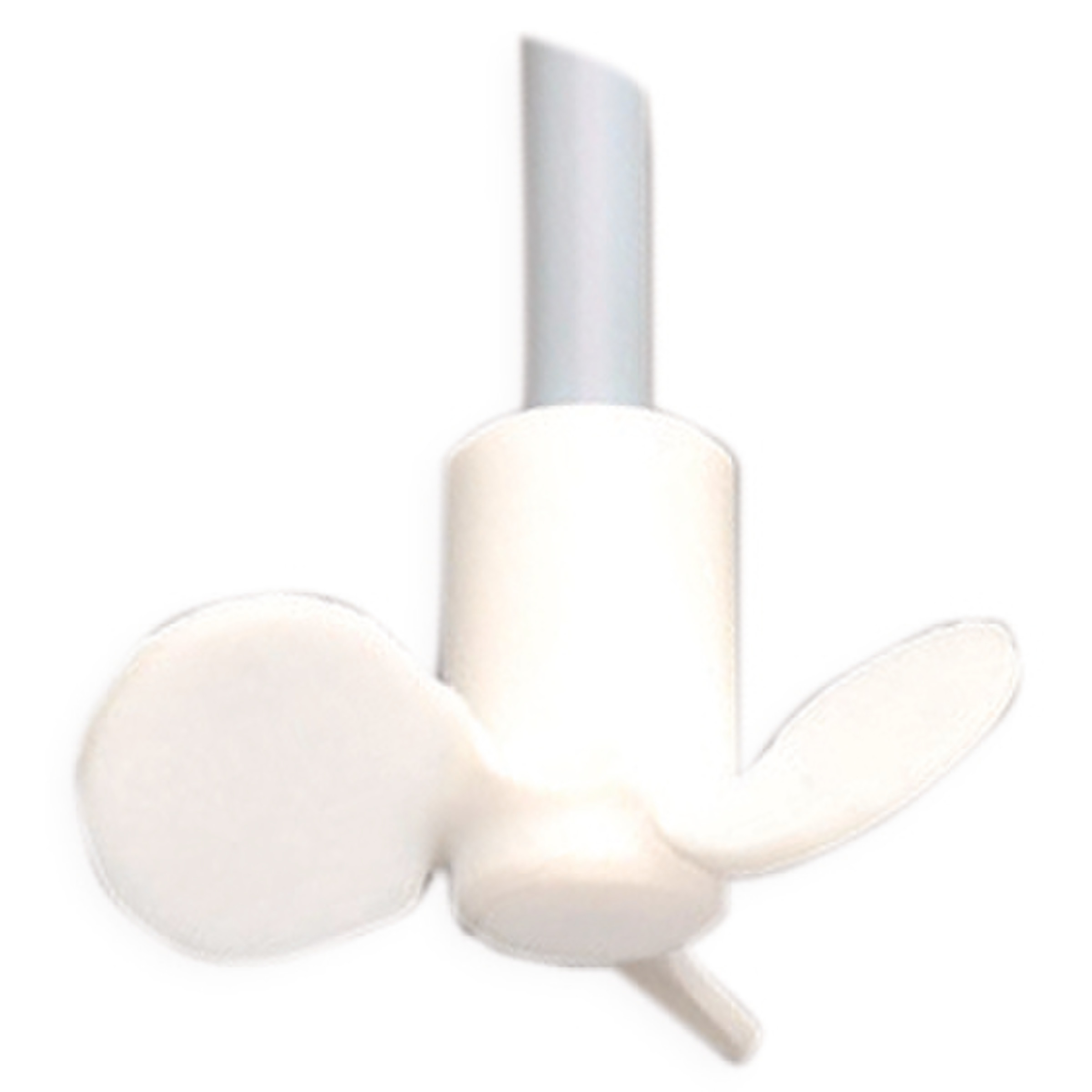

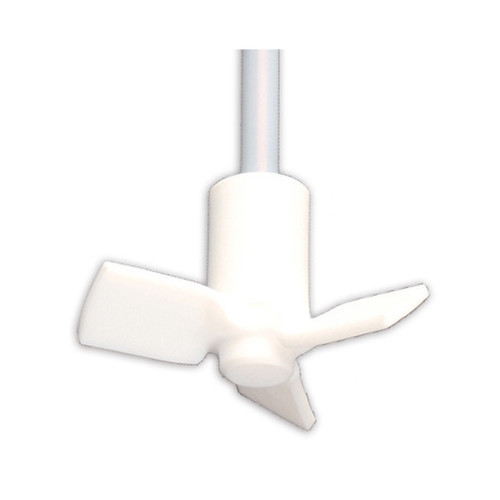

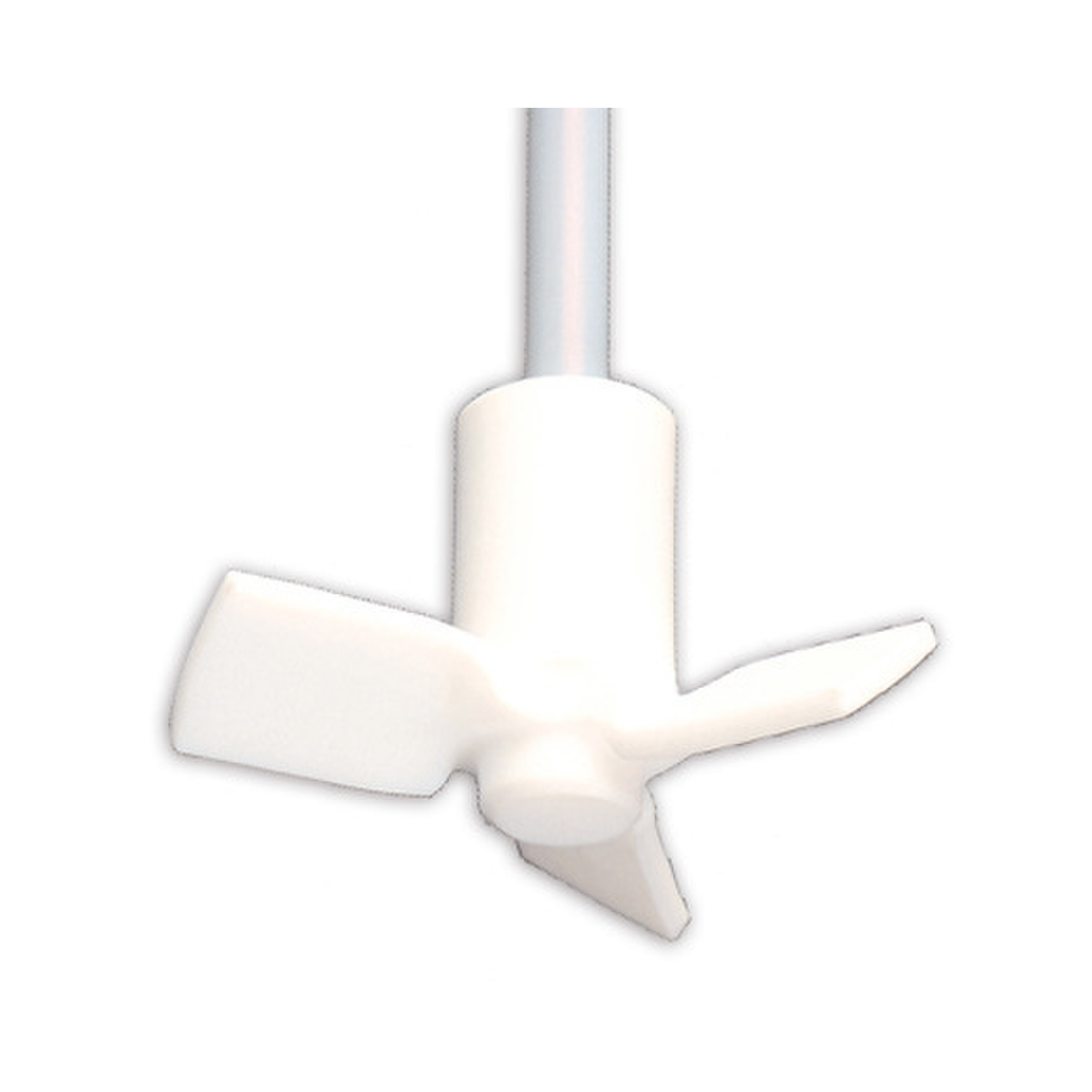

Tiges à 3 pales

Aspiration du mélange du bas vers le haut, avec un bon écoulement axial, et une faible force de cisaillement.

Code	Ø x Long	Envergure	Cdt	HT €
59318001	6 x 250 mm	50 mm*	1	216,00 €
59318004	6 x 350 mm	50 mm*	1	158,00 €
59318005	6 x 450 mm	50 mm*	1	176,00 €
59318002	8 x 450 mm	75 mm	1	270,00 €
59318007	8 x 350 mm	75 mm	1	262,00 €
59318003	10 x 450 mm	75 mm	1	289,00 €
59318010	10 x 600 mm	75 mm	1	288,00 €

*Pales rondes

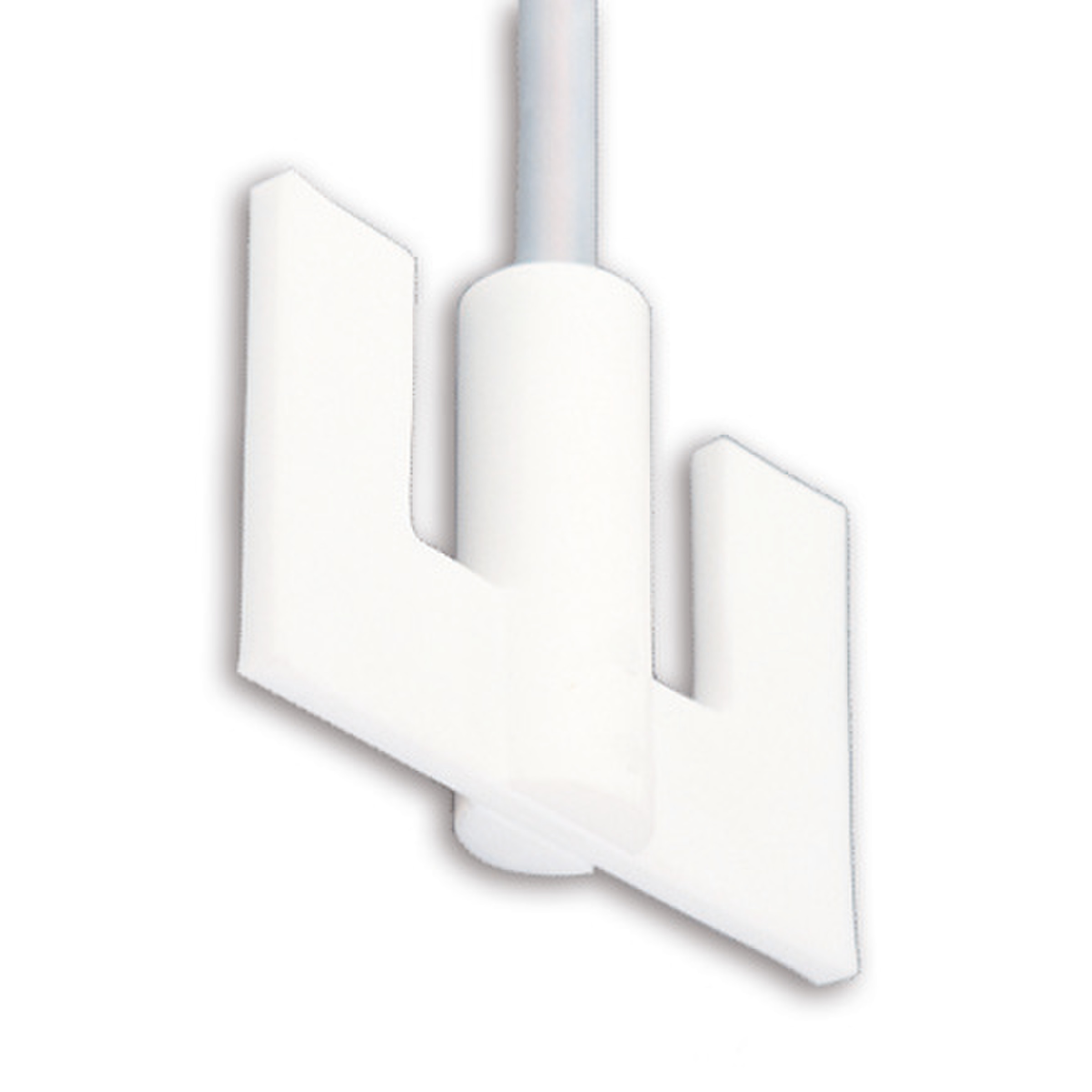

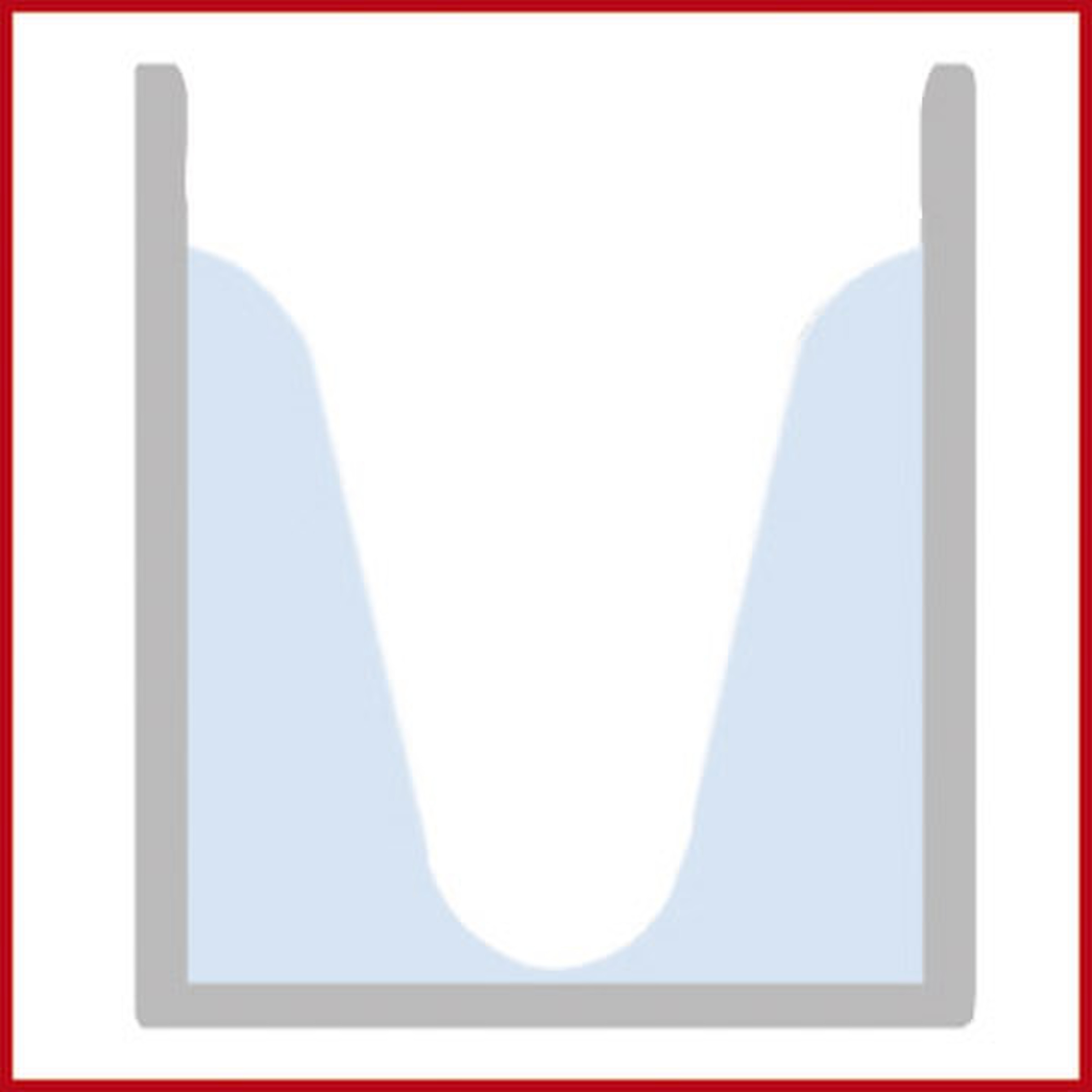

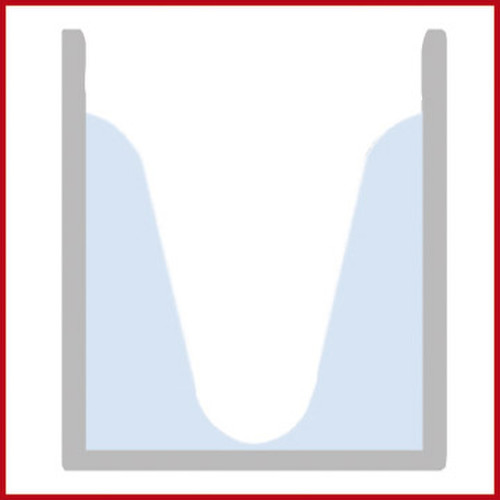

Tiges avec pales en U

Ecoulement tangentiel important avec effet de cisaillement élevé en partie distale.
Forme idéale pour les milieux visqueux.

Code	Ø x Long	Envergure	Cdt	HT €
59319000	8 x 350 mm	40 x 35 mm	1	206,00 €
59319001	8 x 350 mm	60 x 40 mm	1	231,00 €
59319002	8 x 450 mm	80 x 50 mm	1	234,00 €
59319003	8 x 600 mm	100 x 60 mm	1	272,00 €
59319010	10 x 600 mm	100 x 60 mm	1	270,00 €
59319044	10 x 600 mm	130 x 80 mm	1	326,00 €
59319015	10 x 1000 mm	100 x 60 mm	1	270,00 €
59319052	16 x 800 mm	150 x 120 mm	1	488,00 €
59319064	16 x 1200 mm	150 x 120 mm	1	537,00 €

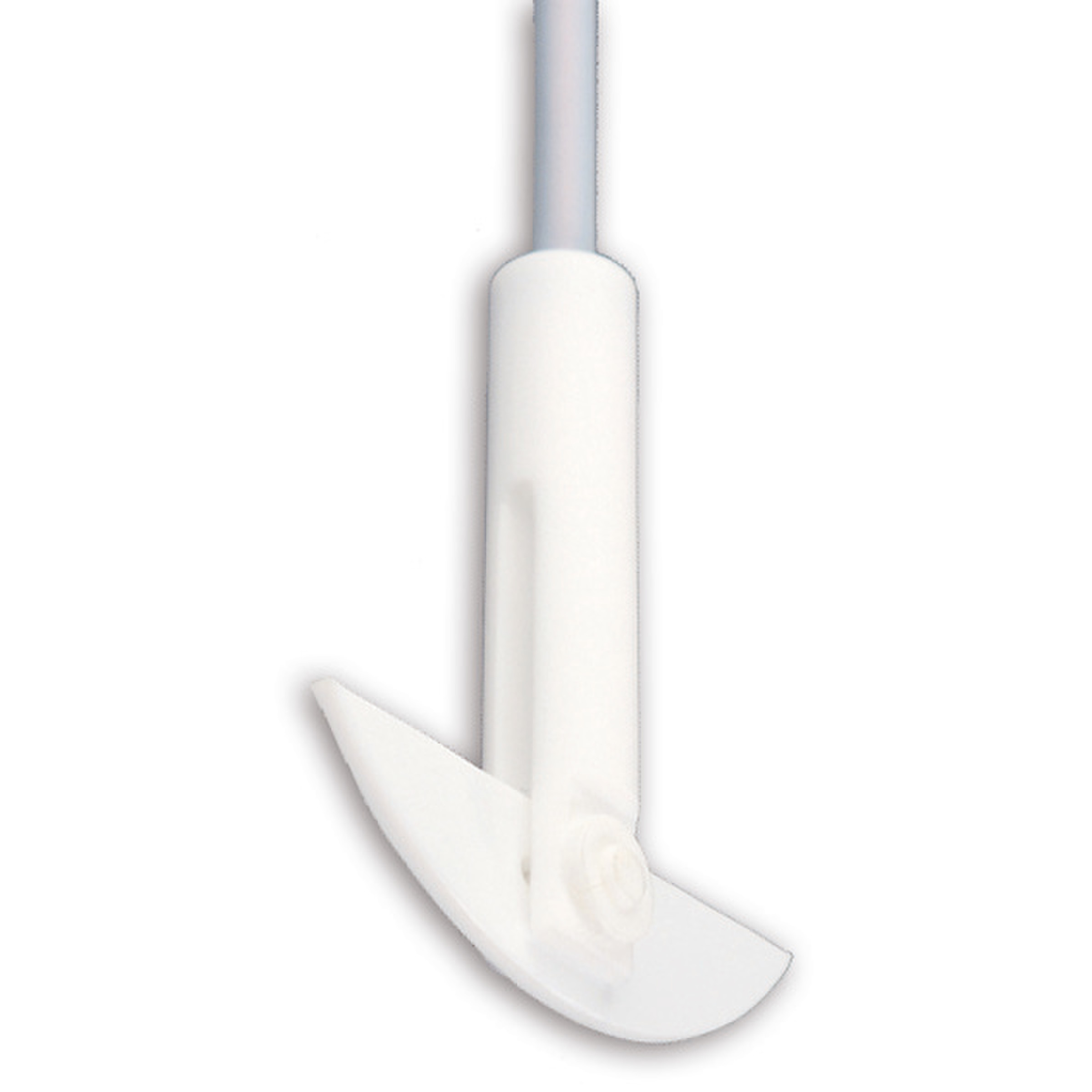

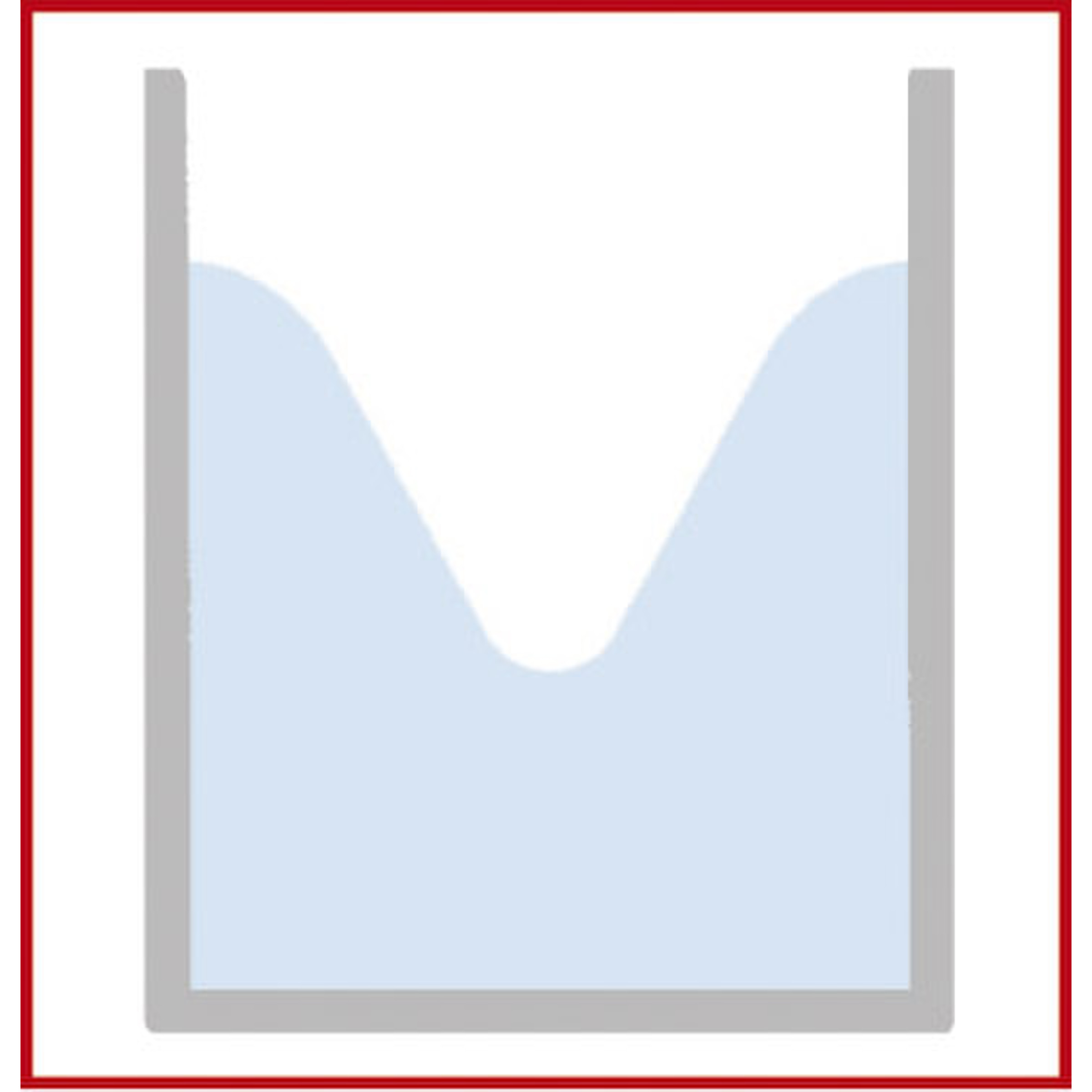

Tiges basculantes demi-lune

Ces pales peuvent être introduites dans des cols relativement étroits (CN 24/29 à 45/40). Adaptées aux récipients à fond rond.
Flux tangentiel avec une faible turbulence.

Code	Ø x Long	Larg x H	CN	Cdt	HT €
59317001	8 x 450 mm	65 x 18 mm	24/29	1	178,00 €
59317002	8 x 450 mm	90 x 24 mm	29/32	1	176,00 €
59317005	10 x 450 mm	90 x 24 mm	29/32	1	188,00 €
59317006	10 x 600 mm	90 x 24 mm	29/32	1	221,00 €
59317003	16 x 600 mm	125 x 35 mm	45/40	1	333,00 €
59317004	16 x 800 mm	125 x 35 mm	45/40	1	338,00 €

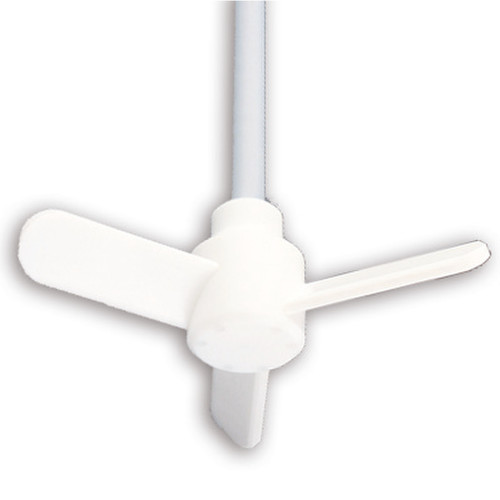

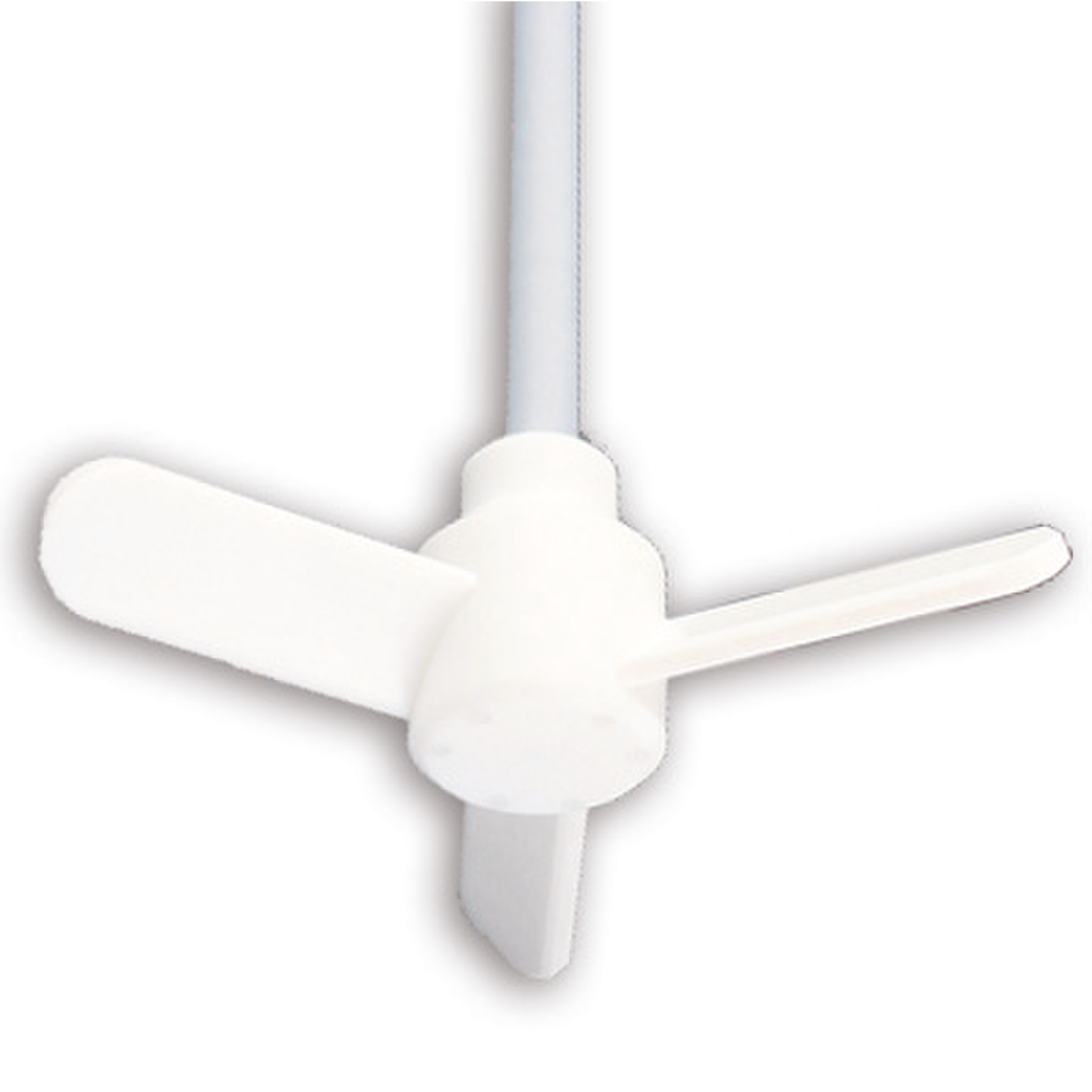

Tiges maxi 3 pales

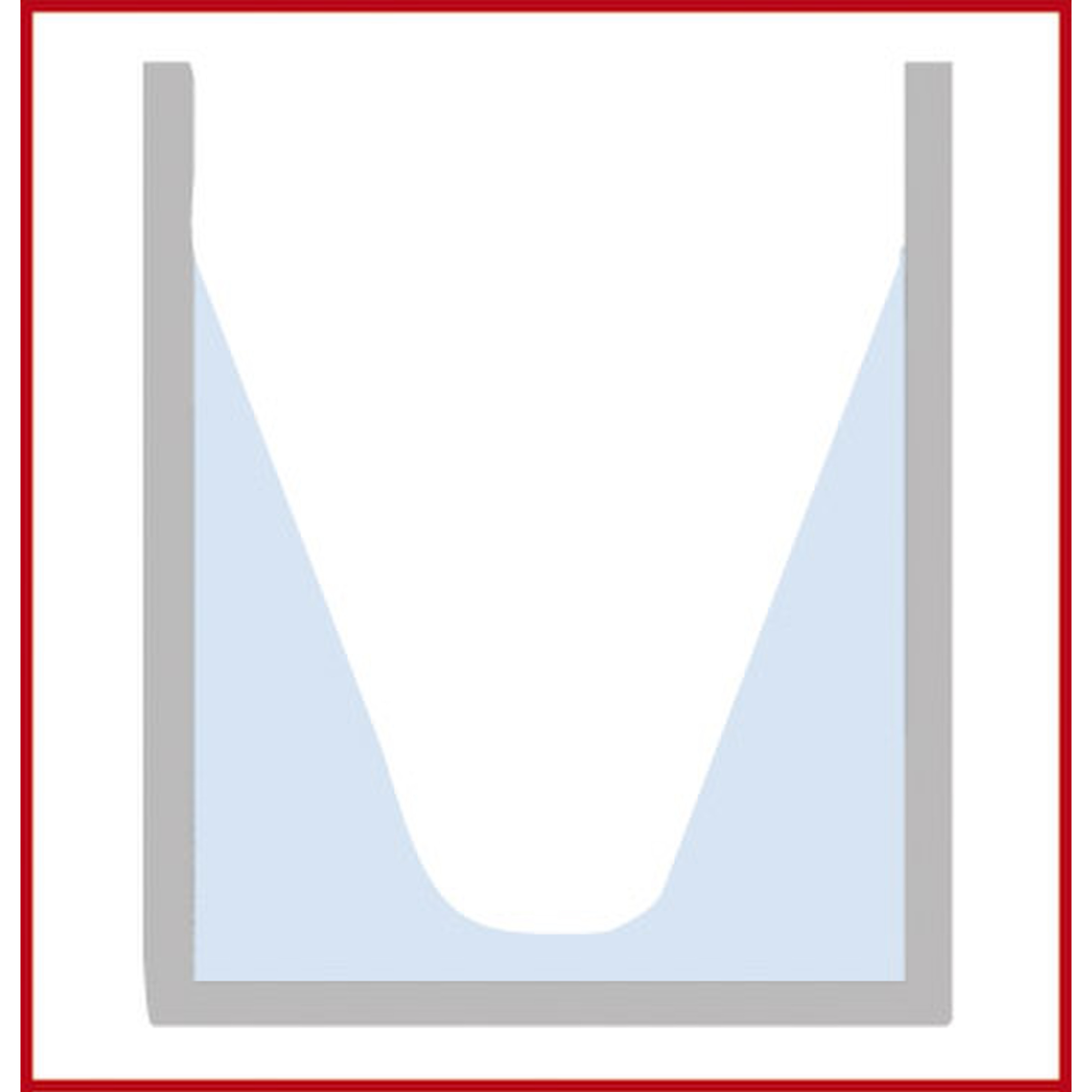

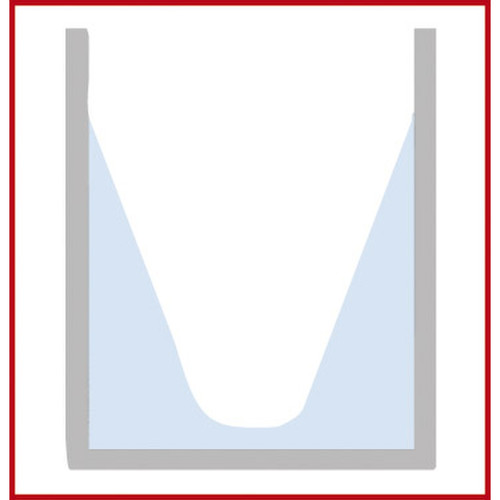

Pales de grande envergure. Aspiration du milieu de bas en haut, avec un excellent écoulement axial et une faible force de cisaillement.

Code	Ø x Long	Envergure	Cdt	HT €
59321001	10 x 450 mm	140 mm	1	424,00 €
59321002	10 x 600 mm	140 mm	1	423,00 €
59321003	10 x 800 mm	140 mm	1	421,00 €
59321004	16 x 800 mm	140 mm	1	440,00 €

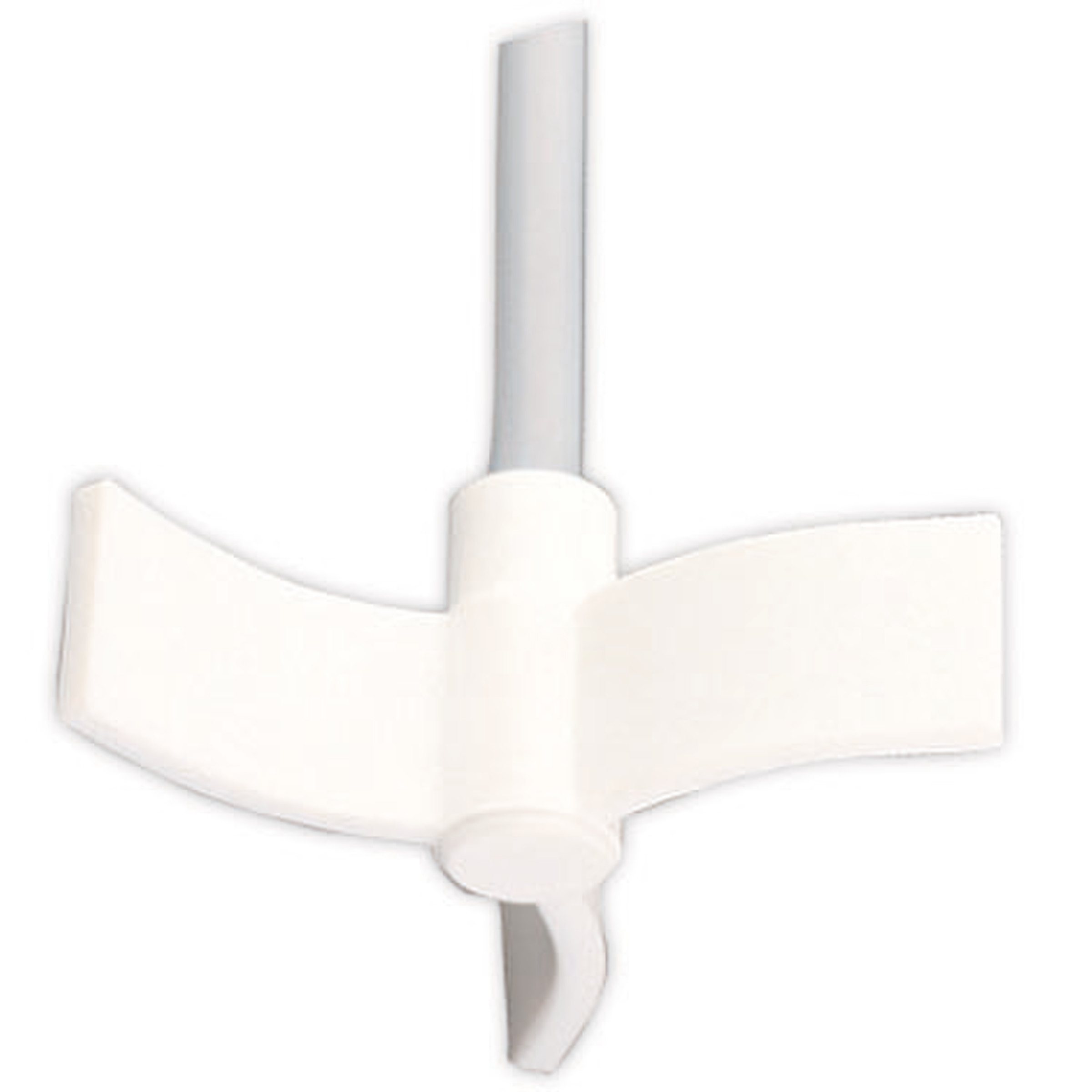

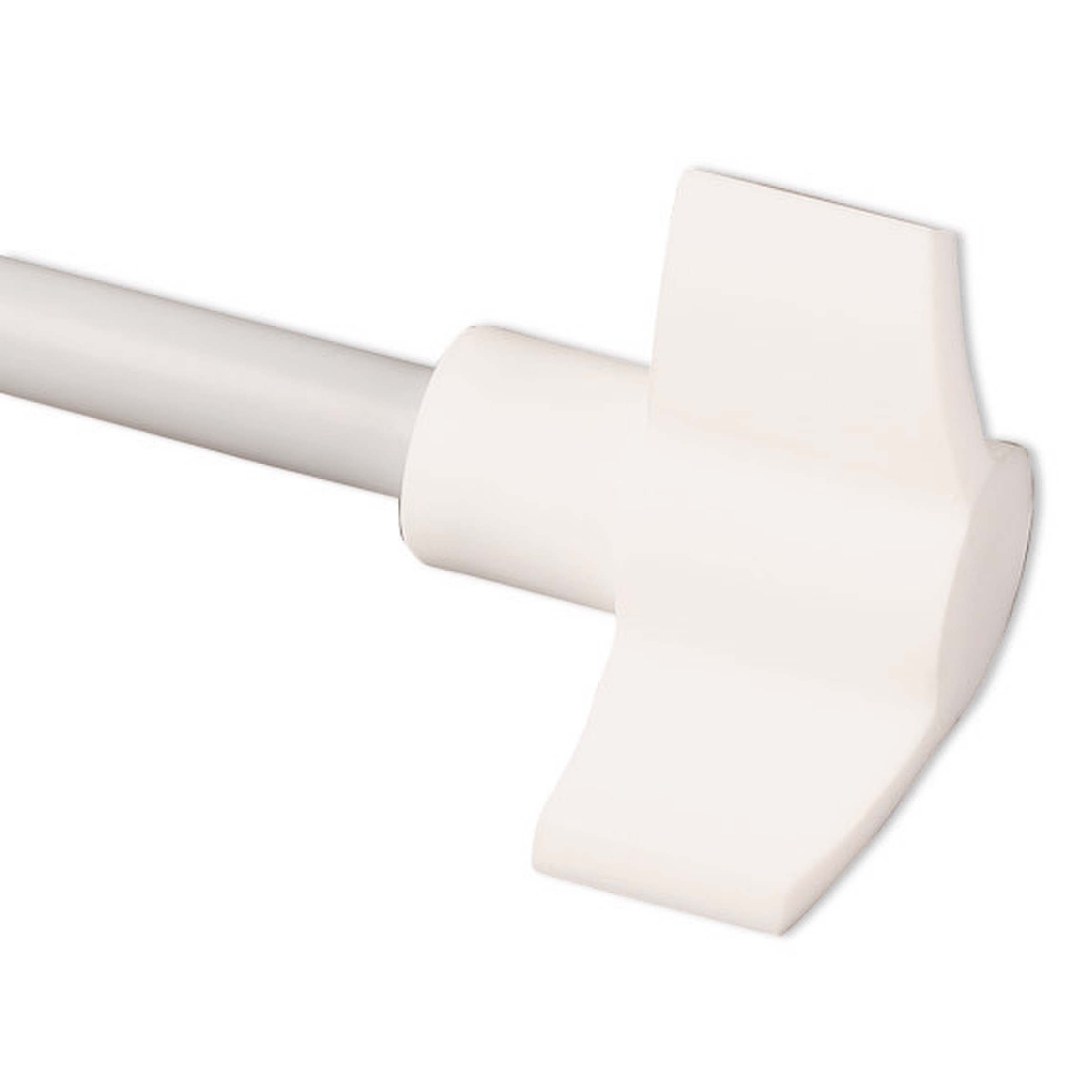

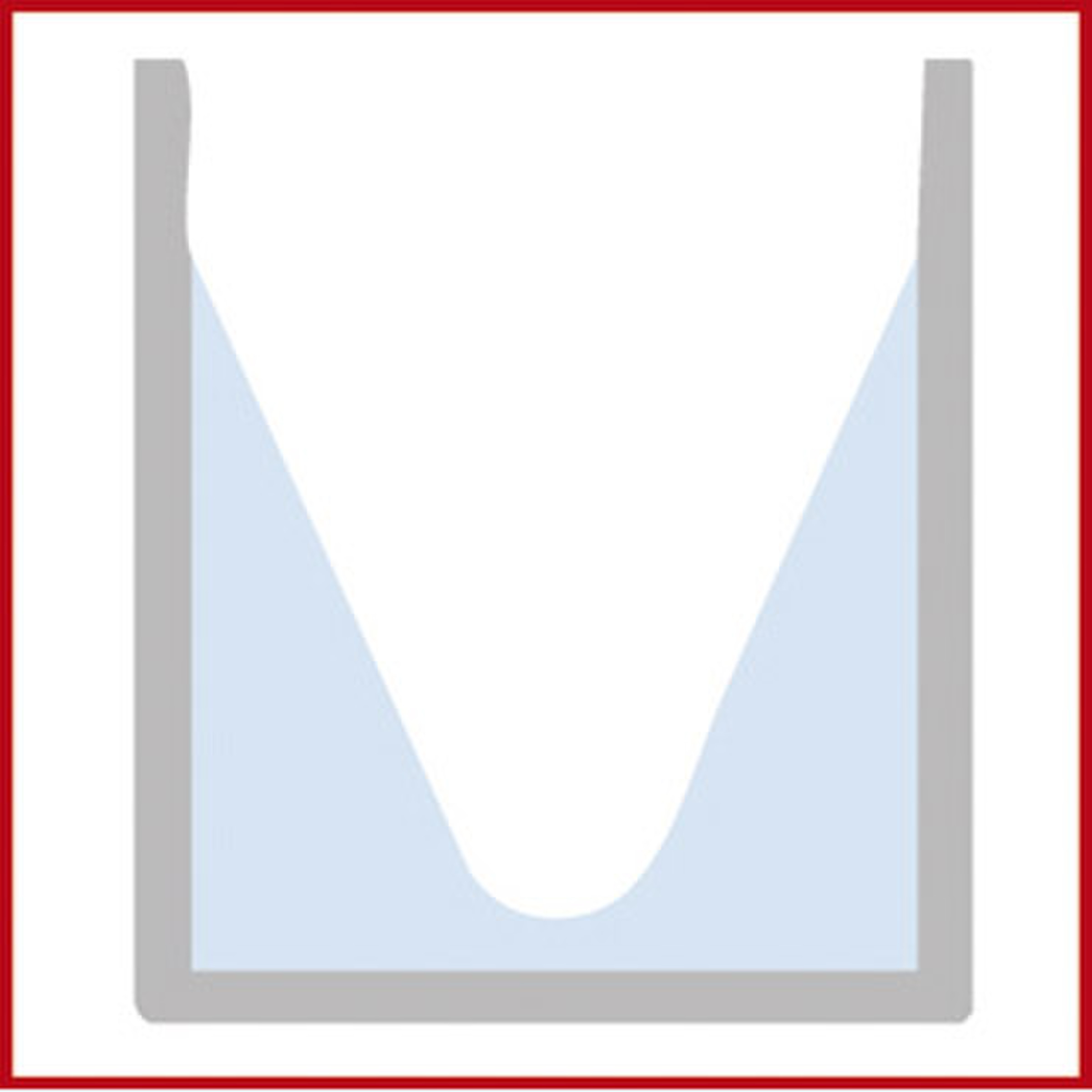

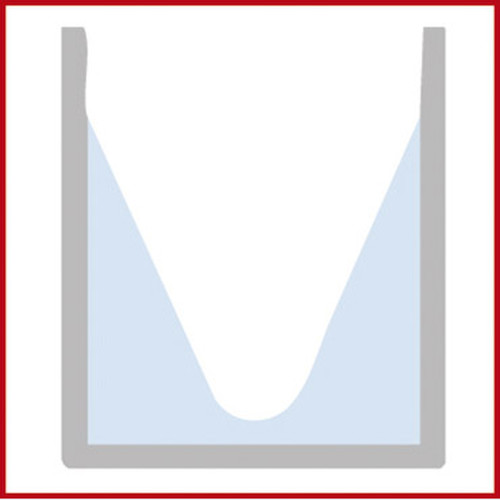

Tiges type Impeller

Agitation douce mais efficace, avec peu d'effet de cisaillement. La forme des pales inclinées à 15° est idéale pour les récipients à fond rond.

Code	Ø x Long	Envergure	Cdt	HT €
59322012	10 x 350 mm	45 mm	1	334,00 €
59322013	10 x 350 mm	60 mm	1	332,00 €
59322014	10 x 450 mm	60 mm	1	340,00 €
59323001	10 x 350 mm	100 mm	1	412,00 €
59323002	10 x 450 mm	100 mm	1	365,00 €
59323003	10 x 600 mm	100 mm	1	365,00 €

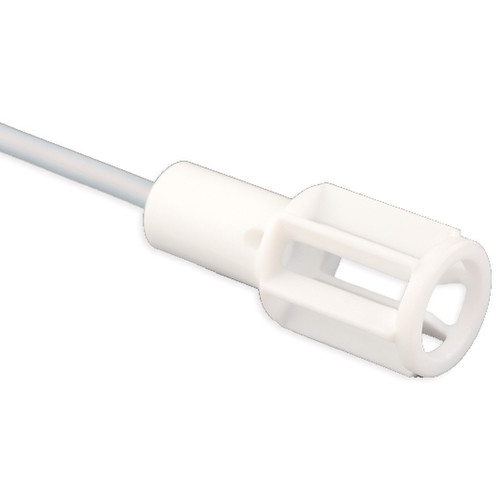

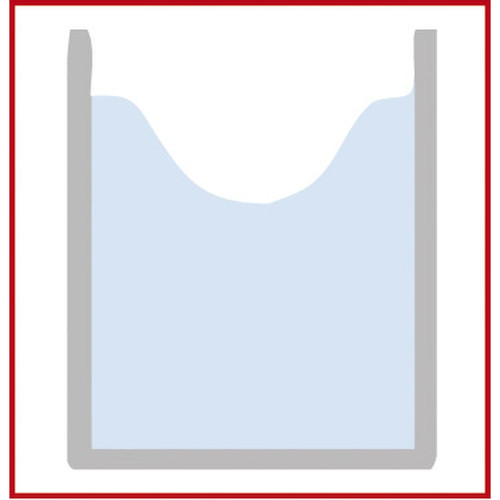

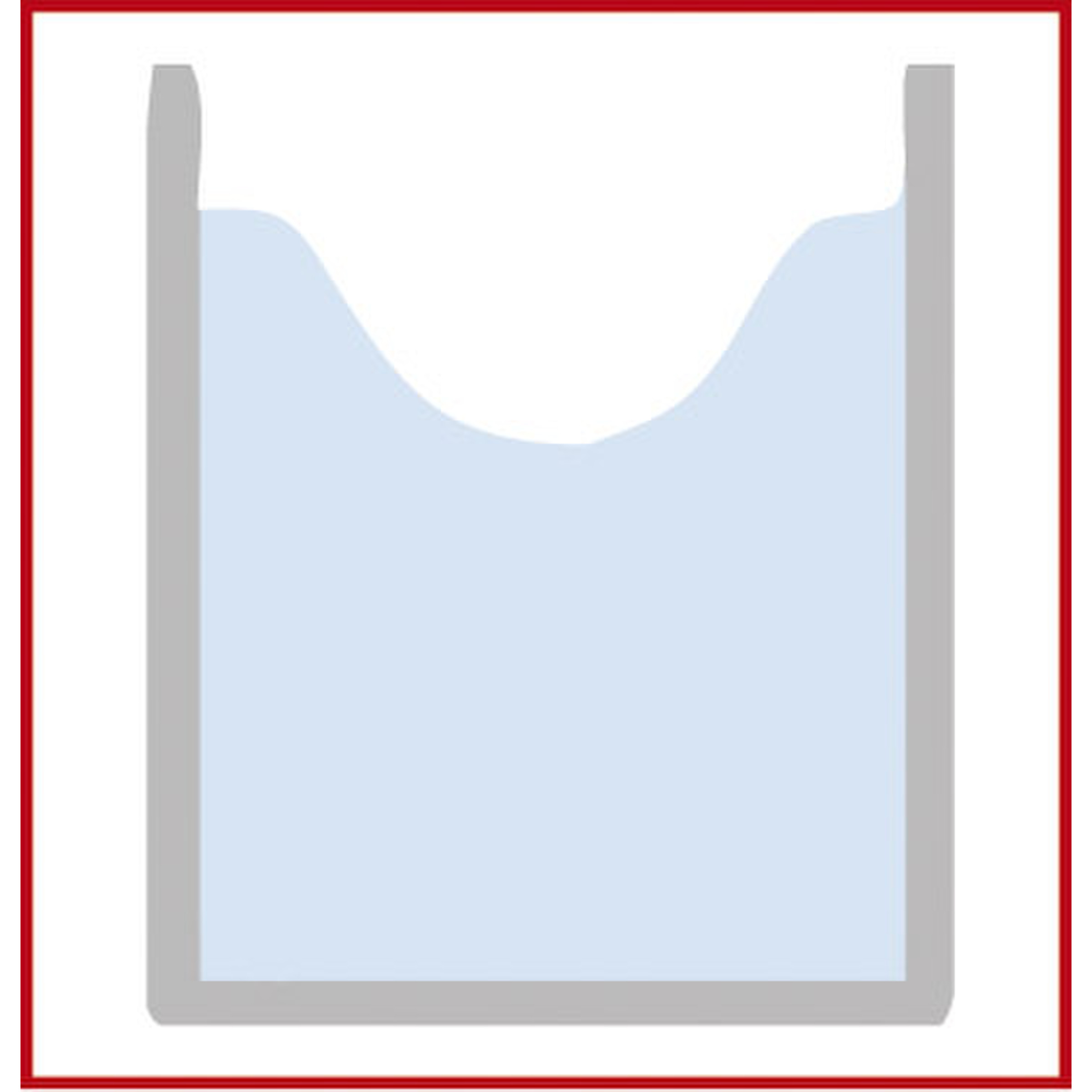

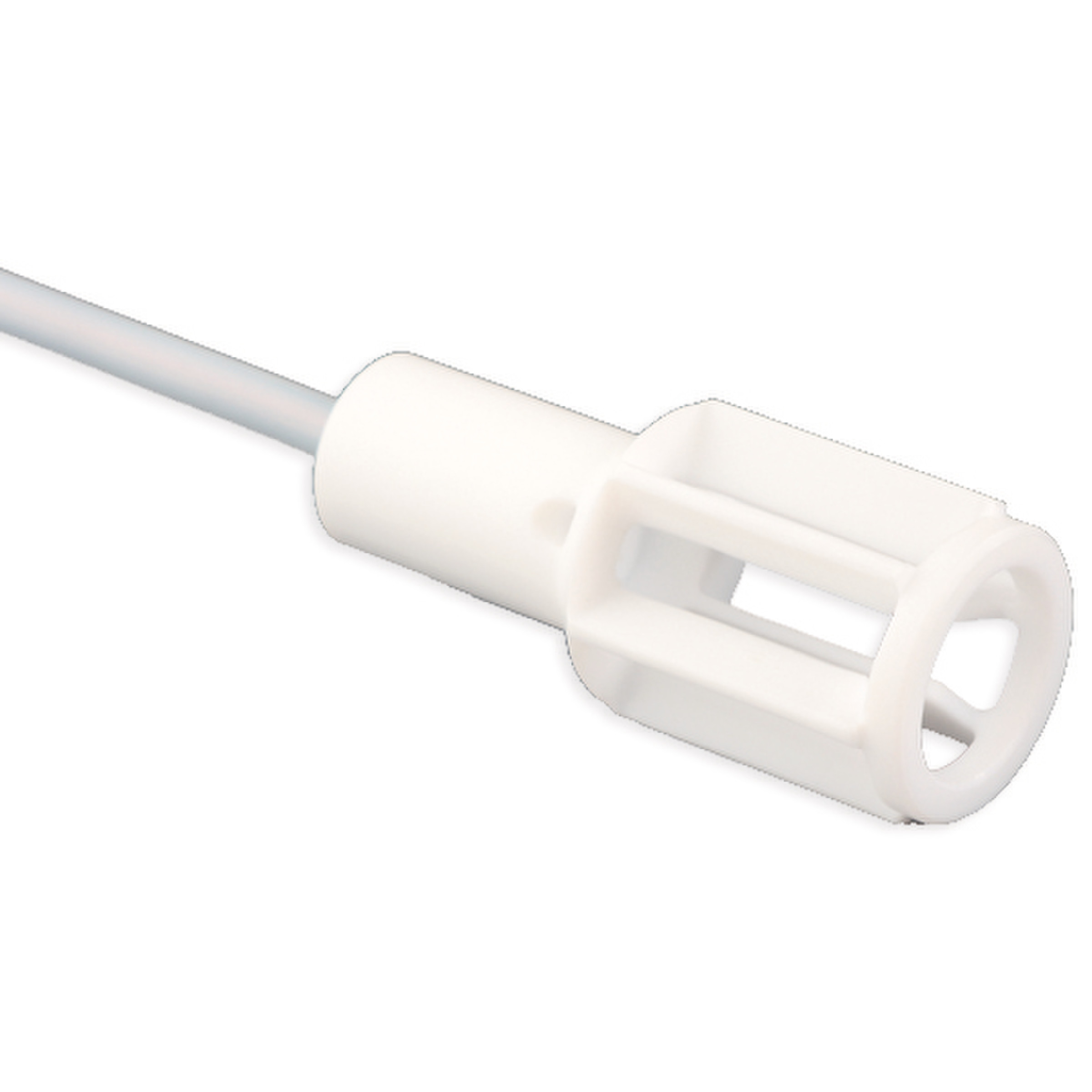

Tiges type turbine

Aspiration du mélange vers le haut.
Force centrifuge qui permet une excellente agitation malgrès la faible envergure.
Spécialement conçues pour être introduites dans cols relativement étroits.

Code	Tige Ø x Long	Envergure Ø x H	Cdt	HT €
59326300	8 x 300 mm	24 x 35 mm	1	282,00 €
59326301	8 x 300 mm	38 x 45 mm	1	420,00 €
59326450	8 x 450 mm	38 x 45 mm	1	368,00 €
59326451	10 x 450 mm	53 x 55 mm	1	461,00 €
59326600	10 x 600 mm	53 x 55 mm	1	430,00 €

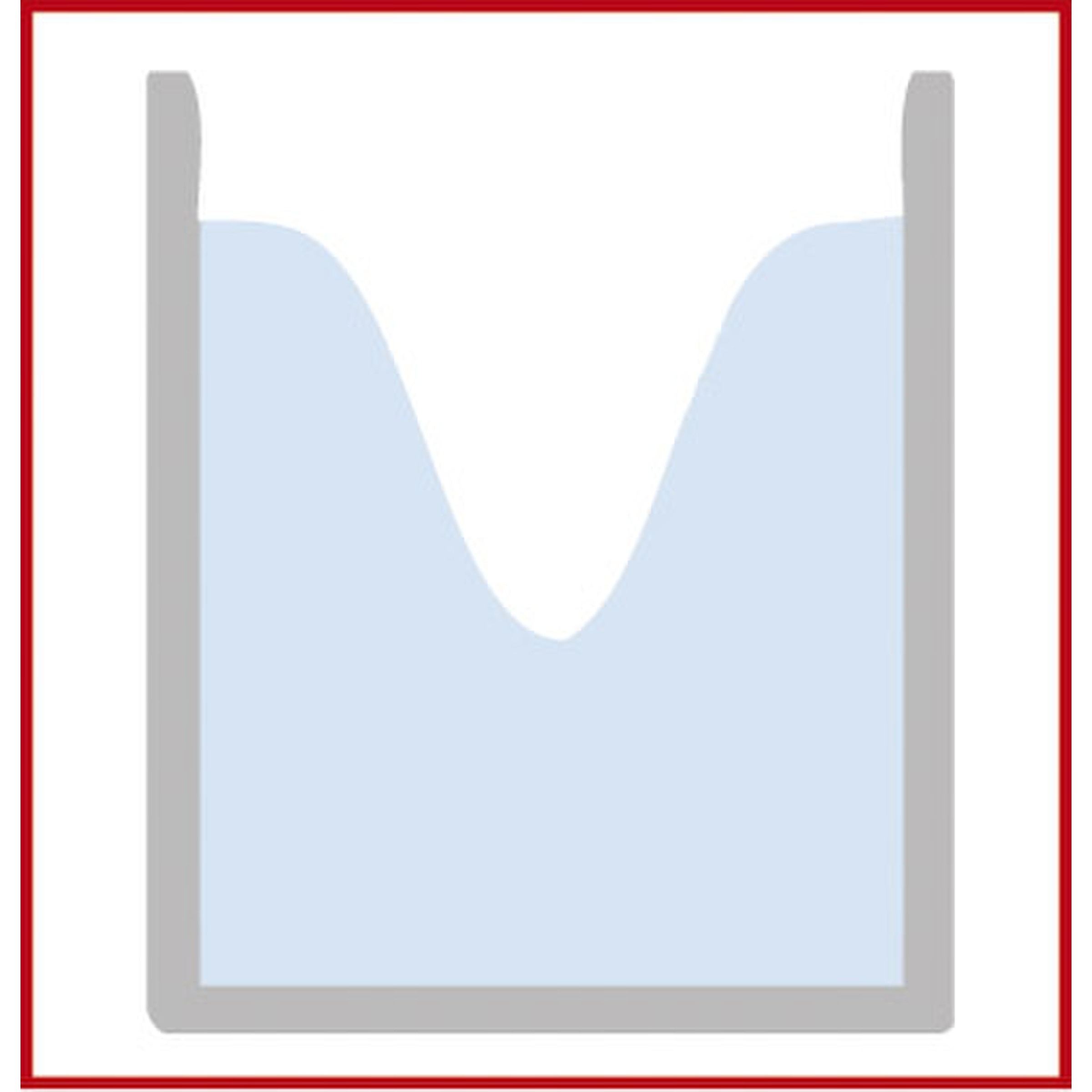

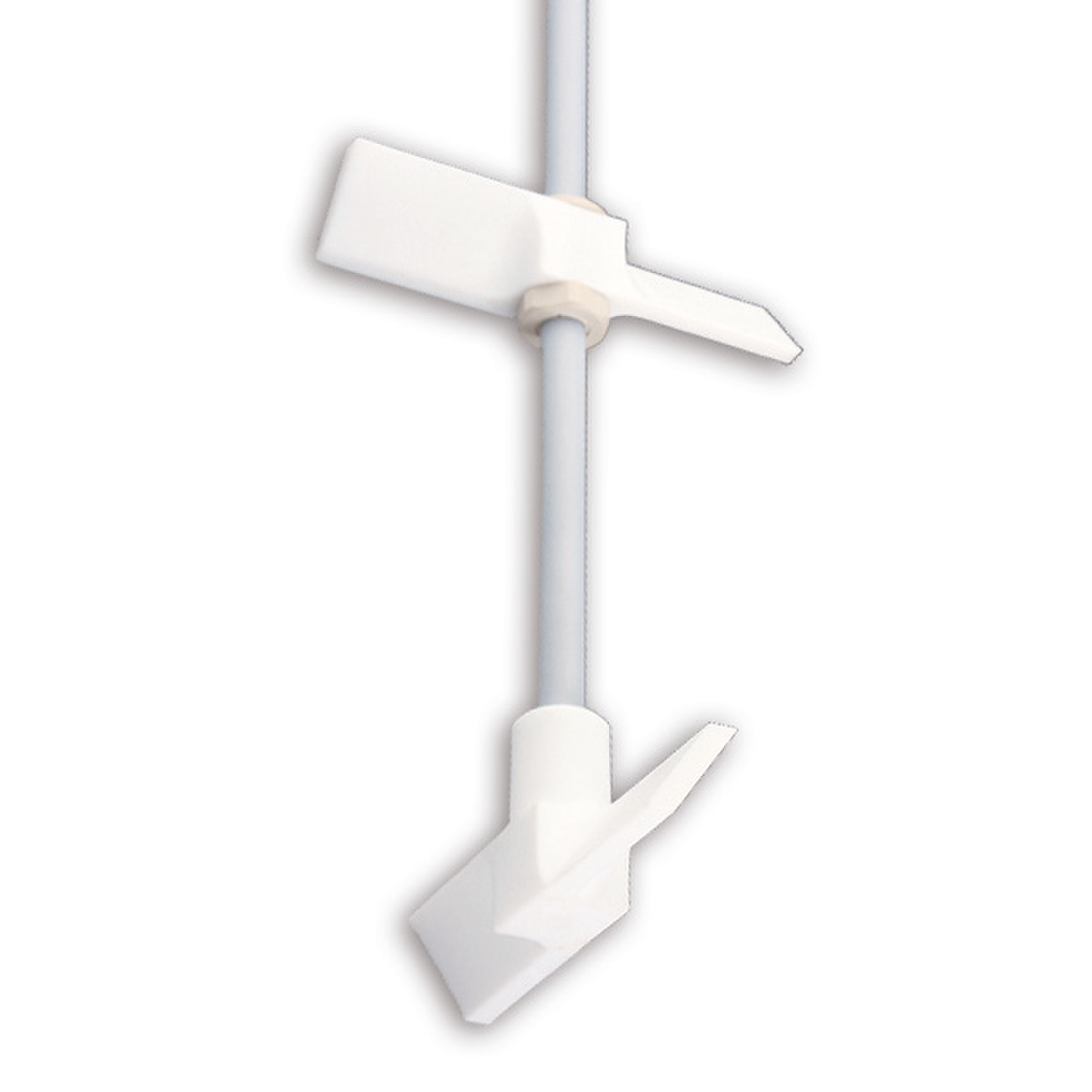

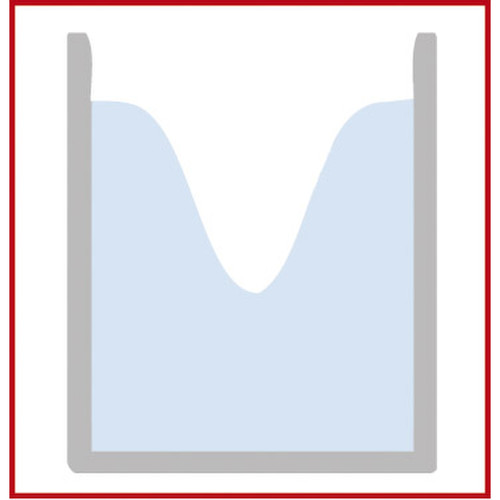

Tiges d'agitation à ailettes doubles

L'ailette inférieure est fixe. L'ailette supérieure, repositionnable, est maintenue par des vis en PEEK.
Le milieu est aspiré du bas vers le haut, avec un très bon écoulement axial et un faible effet de cisaillement local.

Code	Ø x Long	Envergure	Cdt	HT €
59322001	10 x 600	110 mm	1	511,00 €
59322002	10 x 800	110 mm	1	485,00 €
59322003	16 x 800	140 mm	1	757,00 €

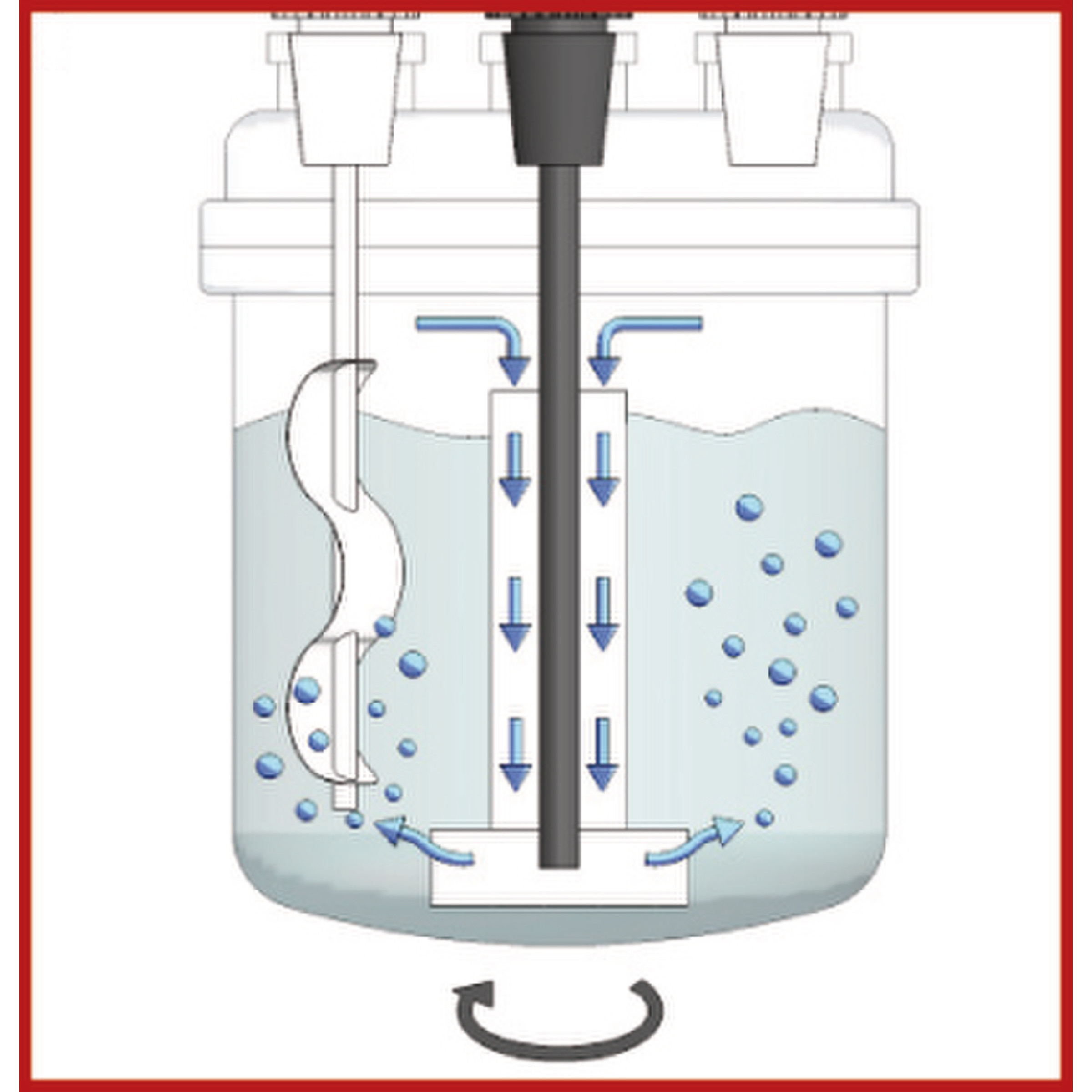

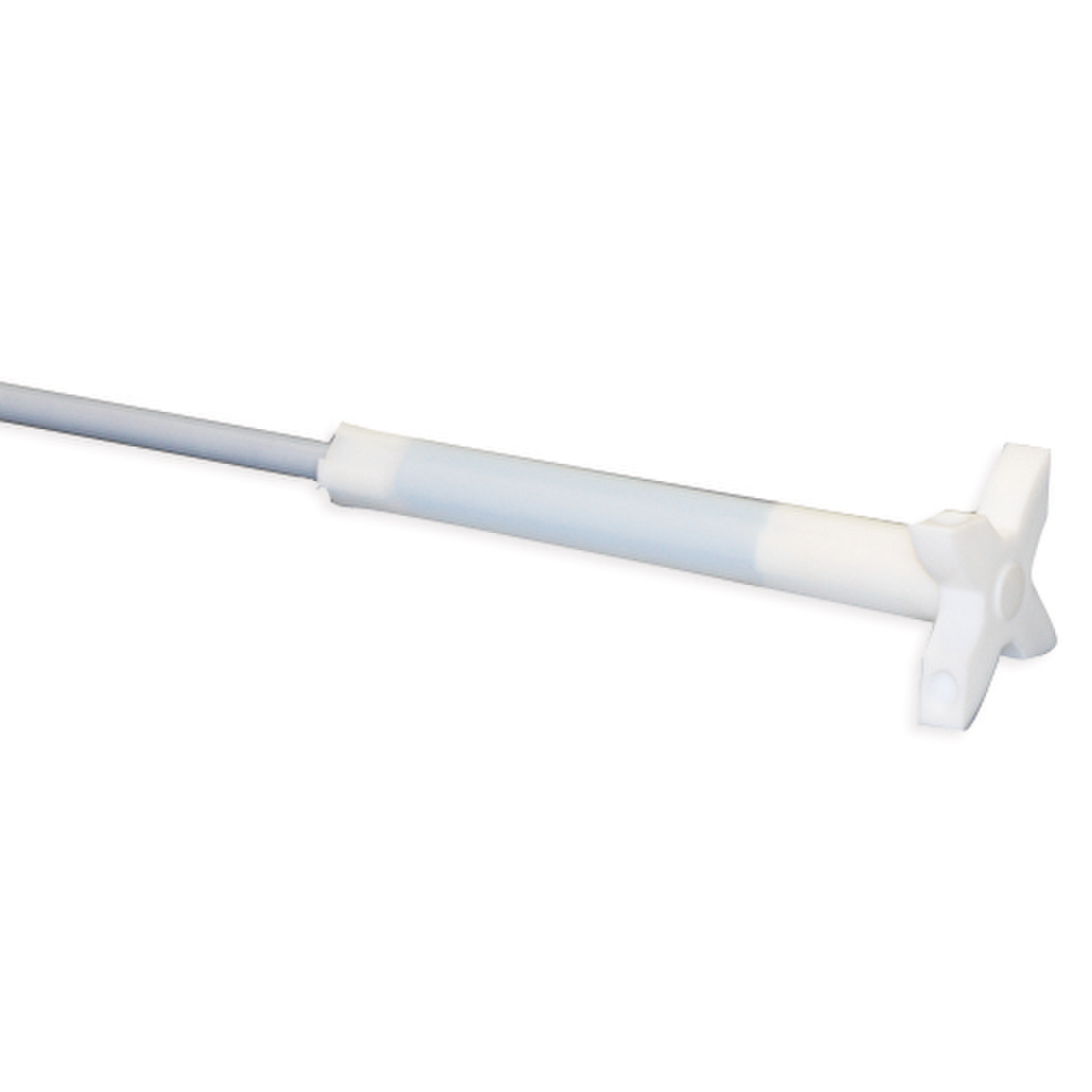

Tiges pour gazage

La rotation de l'arbre produit un vide derrière les pales. Par ce vide, le gaz est transporté dans le tube d'aspiration à travers l'arbre creux puis dans le produit.
La vitesse de rotation dépend du niveau de liquide et la profondeur d'immersion (430 t/min à 150 mm, et 690 t/min à 350 mm).
A utiliser avec un déflecteur PTFE 59327XXX pour un fonctionnement optimal.
Temps de réduction réduit par rapport à une agitation sans gazage en raison de la forte aération du produit.
Écoulement radial fort.
Idéal pour le gazage de liquides.

Code	Ø x L	Envergure	Tube aspiration	Cdt	HT €
59325400	10 x 484 mm	72 mm	Ø 20 x 187 mm	1	492,00 €
59325500	10 x 559 mm	72 mm	Ø 20 x 272 mm	1	489,00 €
59325600	10 x 657 mm	72 mm	Ø 20 x 387 mm	1	516,00 €

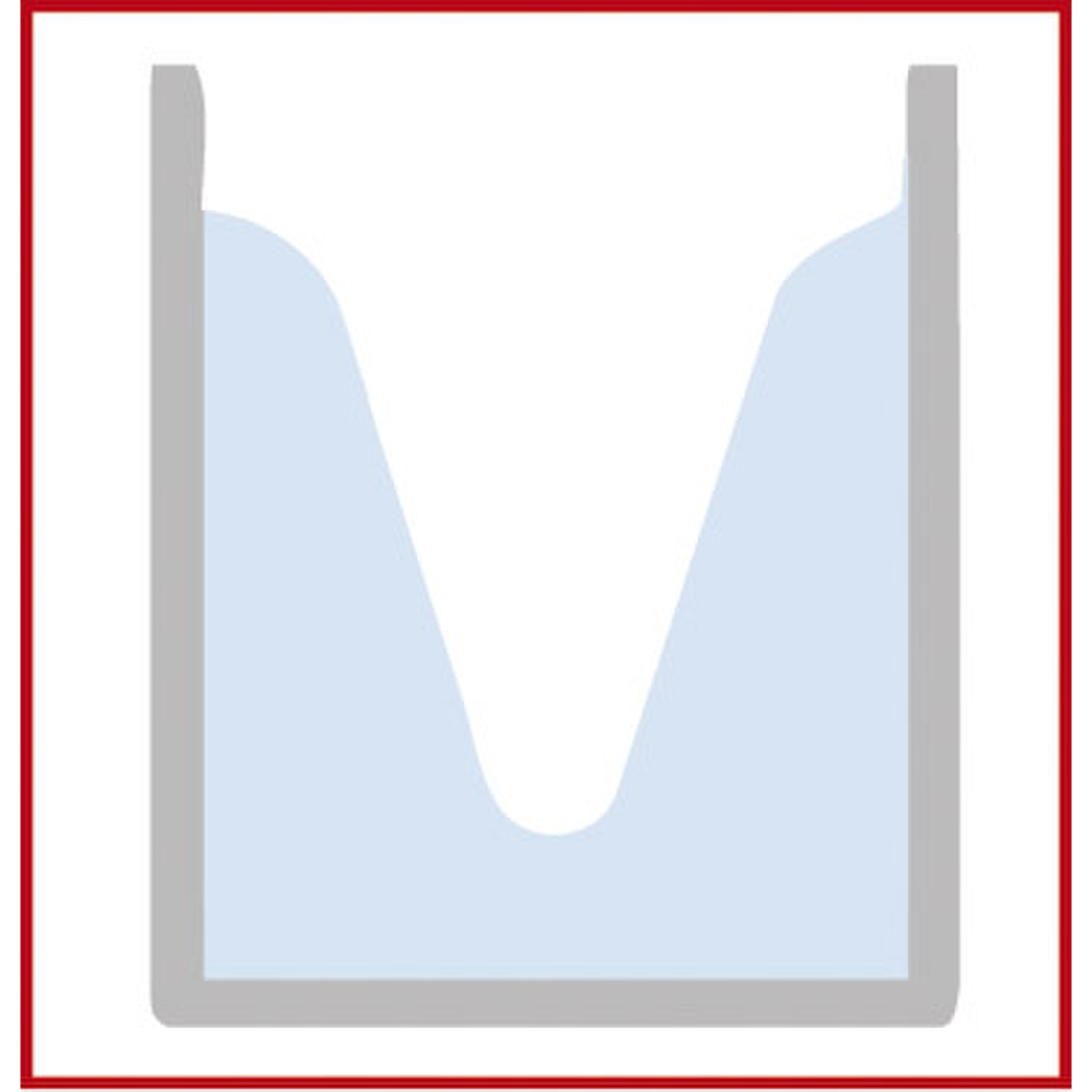

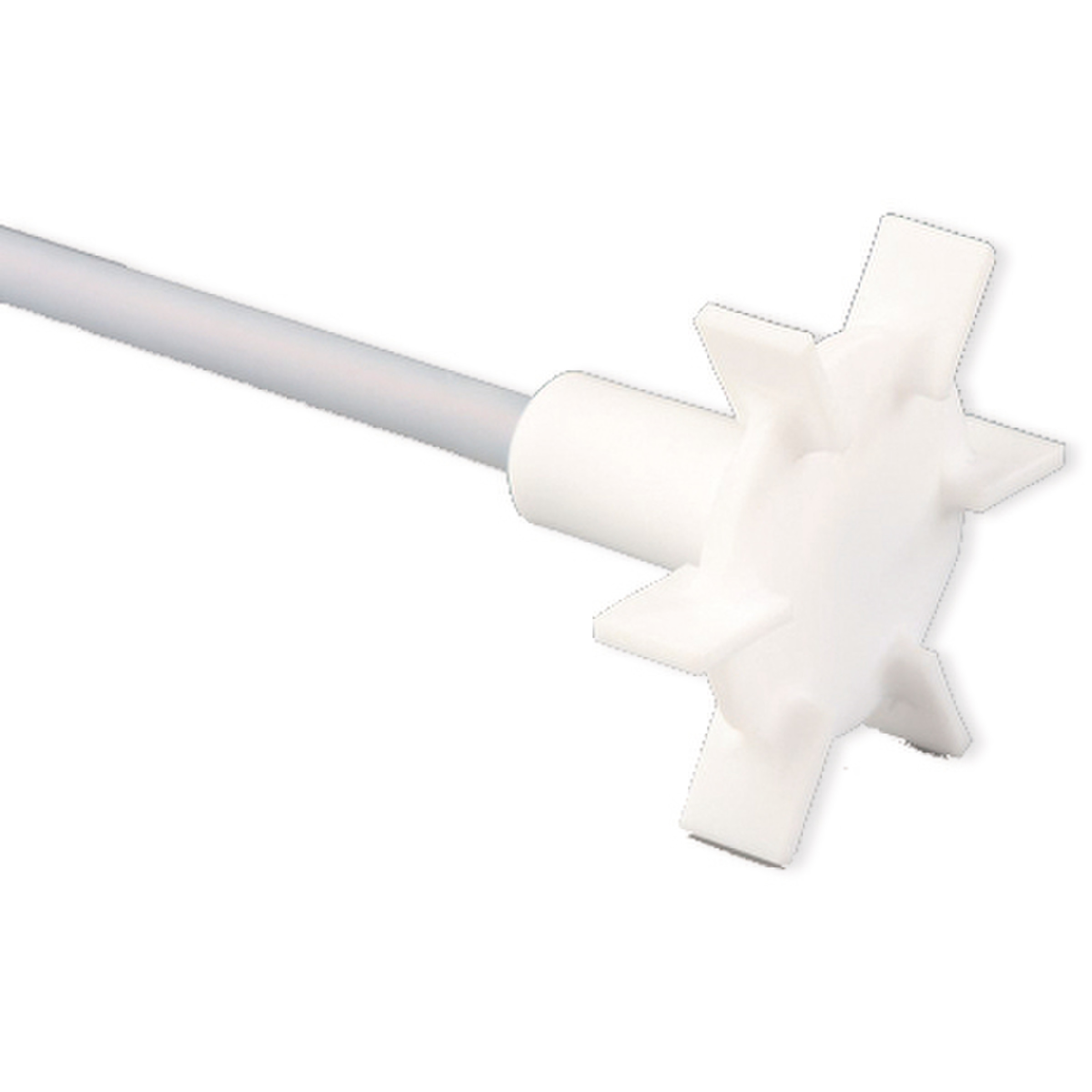

Tiges disque à pales type Rushton

Disque avec 6 pales.
Aspiration axiale du mélange.
Fort flux radial.
Identique à une tige type "Rushton Turbine".
Idéal pour aération des liquides.

Code	Ø x L mm	Envergure	Cdt	HT €
59328060	6 x 350	38 mm	1	271,00 €
59328100	10 x 350	50 mm	1	208,00 €
59328101	10 x 600	50 mm	1	192,00 €
59328102	10 x 350	75 mm	1	506,00 €
59328103	10 x 600	75 mm	1	317,00 €
59328104	10 x 600	140 mm	1	1120,00 €
59328105	10 x 1000	140 mm	1	1146,00 €
